Инструкция по применению капсул пиротехнических имитаторов подствольных выстрелов

Капсулы пиротехнические (имитаторы подствольных выстрелов) ТУ 7275-001-91016892-2011; ТУ 7275-008-91016892-2017; ТУ 7188-003-91016892-2011; ТУ 20.51.14-014-91016892-2021. Изделия предназначены для использования в военно-спортивных играх в качестве метательных снарядов к промышленно выпускаемым репликам подствольных гранатометов.

Указания по применению: капсулы предназначены для имитации выстрела из подствольного гранатомета с последующим пиротехническим эффектом.

Код	Назначение, способ инициации	Акустическое излучение	Радиус условного поражения	Корпус / Обтекатель
RPR-МК-2	Пиротехнический выстрел с задержкой 3.5 с или 5.0 с. Условно поражающий элемент – шары пластиковые 0,20 г.	130 dB	10 метров	серый/желтый
VLM-МК-2	Дымовой выстрел.	N/A	N/A	серый/черный
FTE-МК-2	Пиротехнический выстрел с двойной инициацией - задержка 5.0 с или удар о твёрдую поверхность.	130 dB	10 метров	серый
PLD-МК-2	Инертный выстрел маркирующий. При ударе разрушается и освобождает красящий порошкообразный состав.	N/A	N/A	черный/синий
PCR-МК-2	Инертный выстрел тренировочный.	N/A	N/A	оранжевый
RPR-М2-KC	Пиротехнический выстрел с задержкой 3.5 с или 5.0 с. Условно поражающий элемент – шары пластиковые 0,20г.	130 dB	10 метров	серый/желтый
Master Key	Дробовой выстрел. Шары 0,2 г.	N/A	20 метров	серый

Капсулы отстреливаются из пусковых устройств, приобретаемых отдельно. Изделия полностью готовы к работе и не требуют дополнительной подготовки.

Дистанция выстрела варьируется в зависимости от применяемого газа и температуры окружающей среды от 100 до 150 метров.

Зарядка пусковых устройств допускается исключительно газами, произведёнными для военно-спортивных игр и расфасованными заводским способом.

Для ПУ “HPA”:

воздух высокого давления – от 800PSI до 1100PSI

Для ПУ “Shell-PRO-evo”:

CO2, с использованием заправочного устройства FiSt™

Для ПУ “Shell-Multi Range”:

CO2, с использованием заправочного устройства FiSt™
воздух высокого давления – от 800PSI до 1100PSI

Для ПУ “KICK SHELL” (механическое устройство):

Не требует заправки газом.

Внимание!

При зарядке ПУ запрещается:
- направлять снаряженный картридж в сторону людей и животных;
- производить выстрел с углом возвышения менее 20˚ к горизонту.
Защита глаз необходима во время всего периода обращения с изделиями.
Перед применением необходимо убедиться, что в зоне траектории полета и предполагаемом опасном радиусе не находятся посторонние люди, кроме игроков в защитной амуниции и средствах защиты головы и глаз, предусмотренных правилами игр.

Запрещается!

Ударять по изделию при заряжании.
Носить россыпью и в карманах, наклоняться перед заряженным изделием.
Производить любые действия, не предусмотренные настоящей инструкцией.
Использовать изделия с истекшим сроком годности и явными признаками повреждений.

Хранение: Изделия хранят в упаковке изготовителя в сухих складских помещениях при температуре от 0 до плюс 40°С
Утилизация: забракованные, отказавшие изделия (элементы изделия) подлежат уничтожению методом сжигания в количестве не более 10 штук, помещенных в яму, вырытую в земле, залитую горючей жидкостью.

Важно:

Капсулы могут быть применены исключительно в составе оригинального ПУ производителя. Запрещена модификация пусковых устройств.
Для начала заправьте газ и исследуйте ПУ на предмет утечек газа и только затем устанавливайте капсулу.
Запрещено модифицировать любой из видов капсул.
Используйте силиконовую смазку для ухода за ПУ.
Во избежание травм и повреждений ремонтируйте ПУ только с использованием оригинальных деталей TAGinn.
Производитель не гарантирует безотказную работу ПУ со всеми производимыми репликами гранатометов. Перед применением необходимо убедиться в корректной работе ПУ, установленного в конкретную модель гранатомета.

НЕ ПРИМЕНЯТЬ в составе реплики шестизарядного гранатомёта ICS (MGL). Возможно срабатывание изделия в стволе.

Устройство механическое "KICK SHELL"

В основе работы ПУ “Kick shell” лежит механический принцип инициирования вышибного заряда капсулы, расположенного в ее донной части.

Это означает, что пусковое устройство “Kick shell” не требует ни заправки газом, ни зарядки аккумулятора.

Изделие применяется в составе большинства реплик 40 мм гранатометов, однако в связи с отсутствием четких стандартов производства 40 мм гранатометов у различных производителей рекомендуем перед покупкой проконсультироваться с продавцом о совместимости устройства “Kick shell” с конкретной моделью гранатомета.

С полным перечнем апробированных, сертифицированных и доступных к покупке выстрелов вы можете ознакомиться на нашем сайте www.taginn.com.

Инструкция по применению

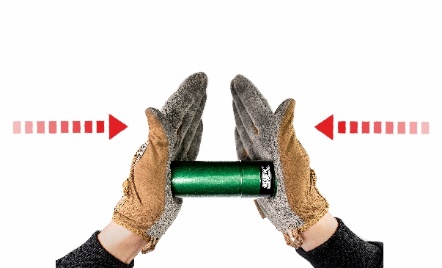

1. Приведение устройства “Kick shell” в рабочее состояние. Для взведения устройства необходимо сжать его любым удобным способом до характерного щелчка.

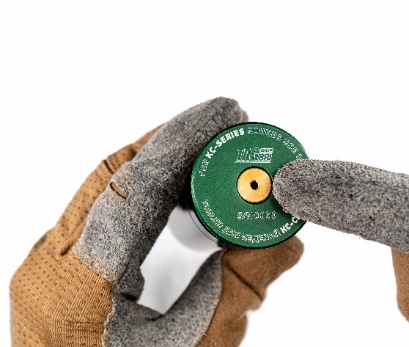

2. Важным моментом после взведения является необходимость контроля положения донного клапана. Он должен находиться в одной плоскости с нижним торцом устройства.
В случае, если после взвода механизма устройства клапан находится ниже торца, необходимо произвести «холостой выстрел» и повторить заново процедуру взведения механизма.

3. После взведения необходимо визуально убедиться, что устройство взведено и надежно зафиксировано.
В целях обеспечения безопасности установка капсулы производится в соответствии с принципами заряжания всех дульнозарядных устройств, т.е. способами, обеспечивающими безопасность кистей рук в случае несанкционированного срабатывания механизма инициирования.

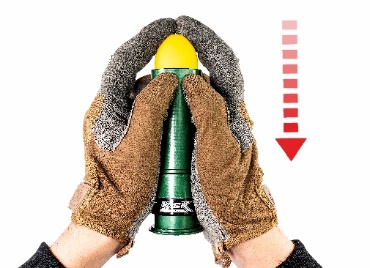

Досылание капсулы требует значительного усилия и производится до щелчка, что означает фиксацию капсулы в устройстве.
Установка снаряженного выстрела в реплики гранатометов производится штатным способом, обусловленным конструкцией конкретной модели гранатомета.

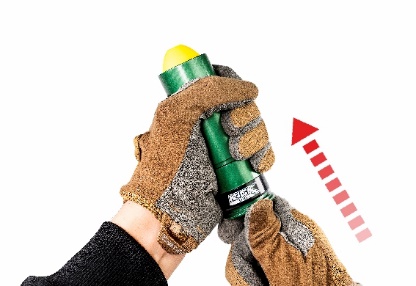

4. В случае необходимости конструкцией устройства “Kick shell” предусмотрена возможность экстрагирования капсулы посредством перемещения нижней (подвижной части пускового устройства) в сторону дульного среза.
При экстрагировании необходимо соблюдать технику безопасности и иметь в виду, что данный процесс требует достаточно большого усилия.

Инструкция по применению/User manual Shell PRO EVO, HPA, MultiR

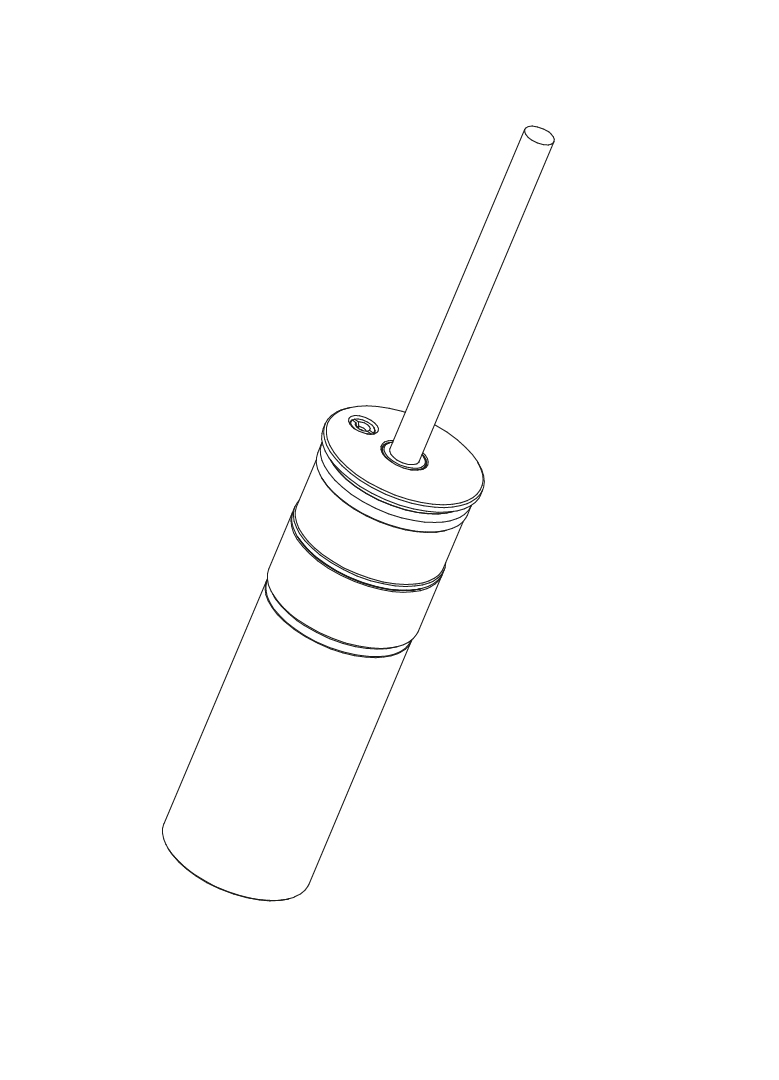

П.1. Используя подходящий по размерам стержень, надавить на донный клапан до упора. "Щелчок" означает, что пусковое устройство готово к заправке.
При этом донный клапан должен вернуться в исходное положение.

П.2. Заправьте устройство газом, как показано на рисунке. Если при заправке возникнет утечка газа повторите операции по П.1.
ПУ «Shell PRO EVO» может быть заправлено ТОЛЬКО с использованием заправочного насоса Fist, Fist2.
ПУ «Shell MULTI Rang» может быть заправлено ТОЛЬКО с использованием заправочного нacoca FiSt, FiSt2.

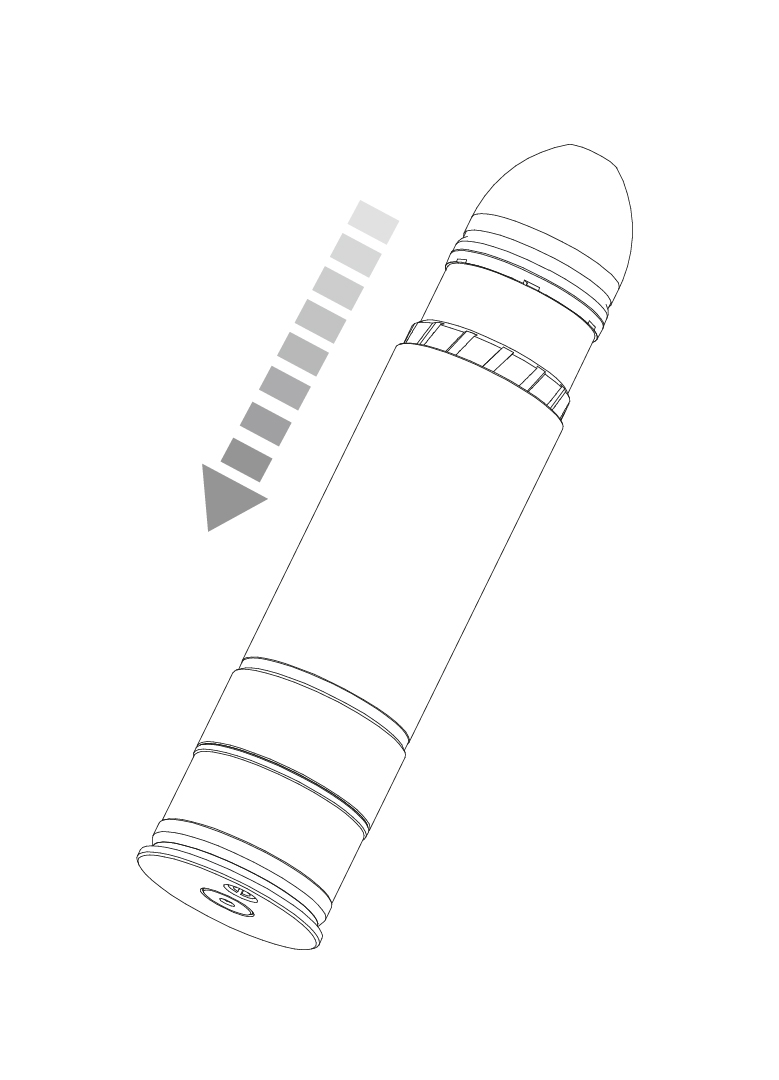

П.3. Установить капсулу в пусковое устройство до упора, совмещая между собой соответствующие выступы и впадины направляющего устройства. Капсула должна входить с ощутимым натягом, что является нормой.

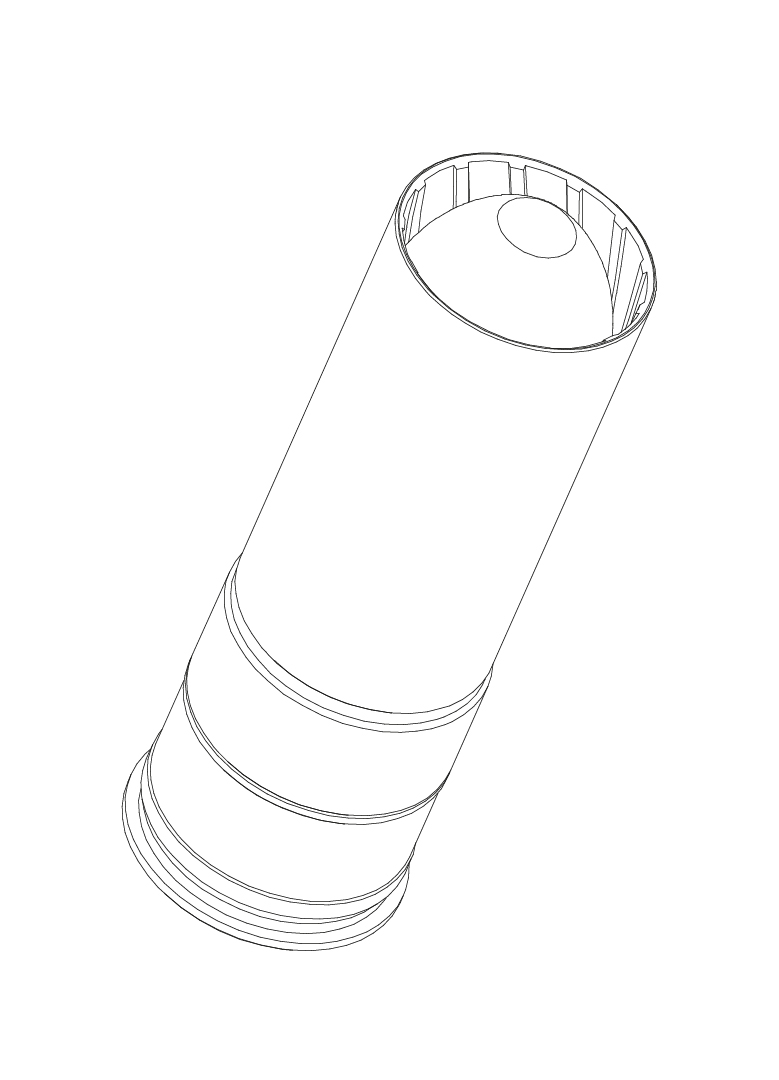

П.4. Установить заправленное пусковое устройство в гранатомет.
ВНИМАНИЕ: ПОСЛЕ ЗАПРАВКИ И СНАРЯЖЕНИЯ НЕ ПЫТАТЬСЯ НАДАВЛИВАТЬ НА ДОННЫЙ КЛАПАН ПАЛЬЦЕМ ИЛИ ИНЫМ ПРЕДМЕТОМ ВО ИЗБЕЖАНИЕ НЕСАНКЦИОНИРОВАННОГО ВЫСТРЕЛА.
